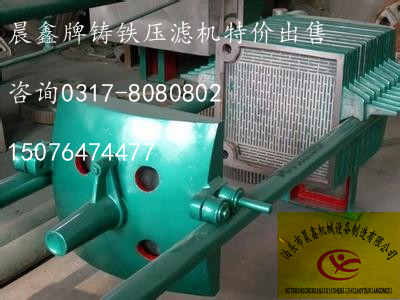

板框式压滤机液压系统介绍。板框式过滤机过滤面积可达到0.5平方米至1150平方米.产品分板框式、厢式等.压紧方式有手动、机械、液压三种方式.工作方式有手动、半自动、全自动。

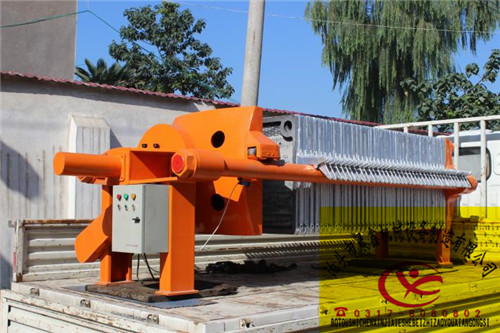

液压部分液压部分是主机的动力装置，在电气控制系统的作用下，通过油缸、油泵及液压元件来完成各种工作。可实现自动压紧、自动补压、及自动松开等功能。

1 ．自动压紧开始压紧时，油泵电机及电磁换向阀得电，电机带动油泵开始向油缸高压腔供油，在油压的作用下活塞杆前进，推动压紧板压紧滤板，当压力达到电接点压

力表的上限时，电机及电磁换向阀失电，电机自动停止运转，进入保压状态，此时系统压力由溢流阀确定。

2 ．自动补压板框式压滤机把滤板压紧后，液控单向阀锁紧回路并保压，电磁换向阀阀芯处于中位，当油压降至电接点压力表下限时，电接点压力表下限触点发出电信号，电机及电磁换向阀得电，油泵向油缸后腔供油补压。当压力达到电接点压力表上限时，电机及电磁换向阀失电，电机自动停止运转，如此循环完成自动补压。

3．自动卸压及松开当过滤完毕时，电磁球阀得电开始卸压，延时15秒后电磁球阀失电（25ML以下泵站无电磁球阀），电机、电磁换向阀得电，电机带动油泵向油缸低压腔供油，活塞杆带动压紧板后退，当压紧板与限位开关相接触时，电磁换向阀失电，压紧板停止运动，同时，限位开关发出信号液压马达拉板系统开始工作。电气控制部分电气控制部分是整个系统的控制中心，它主要由变频器、PLC 程序控制器、热控开关、空气开关、中间继电器、按扭开关及电源指示灯等组成。自动板框式压滤机工作过程的转换是靠PLC 内计时器、计数器、中间继电器和PLC外部的限位开关、压力继电器、电接点压力表、控制按钮等的转换而完成的。
