自动拉板液压厢式压滤机操作说明

“晨鑫牌”厢式自动拉板压滤机采用机、电、液设计制造，结构合理、操作简单、维护方便、可靠；能够实现滤板压紧、过滤、压榨、反吹、洗涤、滤板松开、卸料等各道工序的自动化控制，电气元件和液压元件均采用知名厂家产品，滤板是压滤机的核心部件，材料为增强聚丙烯，“晨鑫牌”厢式自动压滤机是理想的过滤设备。其结构见下图。

厢式压滤机的结构图

  1、机架部分 2、过滤部分 3、自动拉板部分4、电气控制部分 5、液压部分

  a、止推板 b、主梁 c、压紧板 d、机座

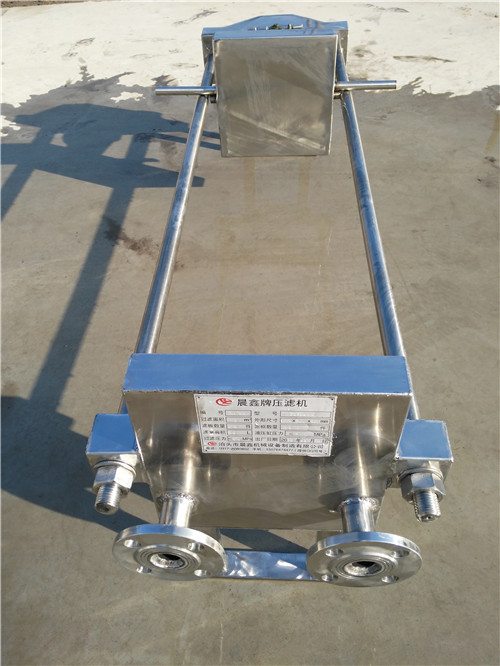

机架部分

    机架是整套设备的基础，它主要用于支撑过滤机构和拉板机构，由止推板、压紧板、机座、油缸体和主梁等组成。设备工作运行时, 油缸体上的活塞杆推动压紧板，将位于压紧板和止推板之间的滤板及过滤介质压紧，以保证带有一定压力的滤浆在滤室内进行加压过滤。

厢式压滤机过滤部分

    过滤部分是由整齐排列在主梁上的滤板和夹在滤板之间的过滤介质所组成的。滤板主要是选用铸铁、铸钢、不锈钢、球墨铸铁、铝合金，增强聚丙烯，橡胶等。机械性能良好，化学性能稳定，具有耐压、耐热、耐腐蚀、重量轻、表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的压力作用下，经止推板的进料口进入各滤室内，滤浆借助进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤；若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，吹出滤饼中的一部分水份。

厢式压滤机自动拉板部分

    拉板系统由变频电机及减速机、拉板小车、链轮、链条等组成，在PLC的控制下，变频电机转动，通过链条带动拉板小车完成取拉板动作。除程序控制外，还可手动控制，能随时控制拉板过程中的前进、暂停、后退动作，以保证卸料的顺利进行。
